Câblages, supports et accessoires d'installation LED

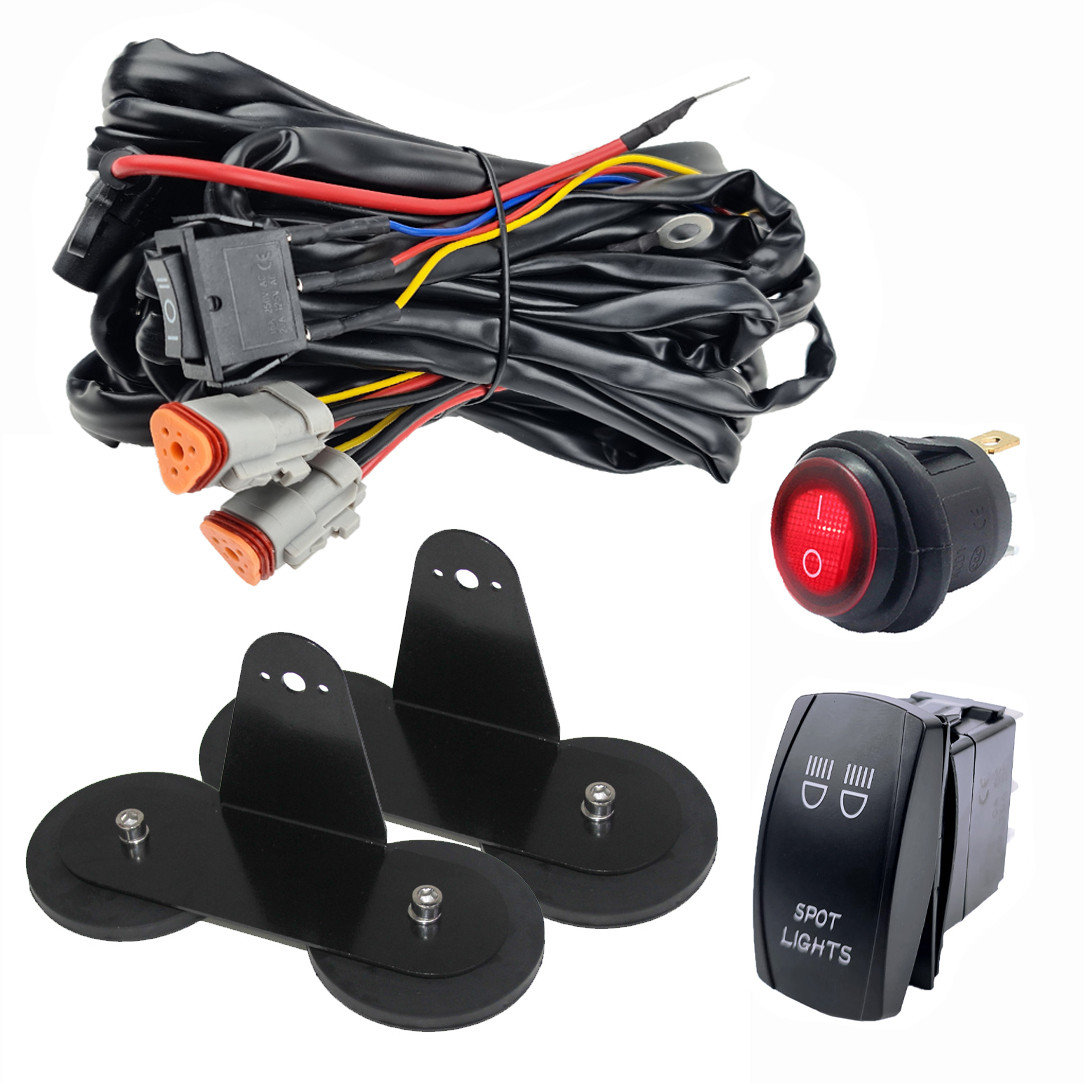

L'installation d'une barre LED nécessite au minimum un kit de câblage comprenant un relais, un fusible de calibre adapté et un interrupteur. Il faut aussi des supports de fixation compatibles avec votre type de montage (pare-buffle, galerie, pare-chocs). Selon la configuration, vous pouvez ajouter des connecteurs Deutsch étanches pour faciliter le démontage, une rallonge de câblage si la distance batterie-barre est importante, et un passe-câble étanche pour traverser la carrosserie. AGM Vision propose tous ces composants individuellement ou en kits complets.

Le choix du faisceau électrique dépend de la puissance de votre barre LED. Pour une rampe de moins de 180W, un kit avec relais 30A et fusible 20A suffit. Pour les barres de 180 à 360W, optez pour un faisceau avec relais 40A ou double relais, et fusible 30A. Vérifiez la section des câbles : 2,5 mm² pour les puissances modérées, 4 à 6 mm² pour les installations puissantes. Le faisceau doit inclure un interrupteur étanche si le montage est exposé aux intempéries. Chaque fiche produit AGM Vision indique la puissance maximale supportée.

Le connecteur Deutsch est un connecteur électrique de qualité industrielle, initialement conçu pour l'industrie militaire et aéronautique. Il offre une connexion étanche (IP67/IP68), résistante aux vibrations et facilement démontable. Pour l'éclairage LED automobile, il permet de déconnecter rapidement une barre LED sans couper les fils, ce qui est pratique pour l'entretien ou le remplacement. Les connecteurs Deutsch supportent des courants de 13 à 25A selon le modèle et résistent à des températures de -55°C à +125°C.

Le type de support de fixation dépend de l’emplacement de montage. Les pattes en L (angle brackets) conviennent pour un montage sur une surface plane, comme un pare-chocs ou une platine. Les colliers de serrage (tube clamps) se fixent sur des tubes de 25 à 76 mm de diamètre : pare-buffle, arceau ou galerie. Les supports magnétiques offrent un montage temporaire, sans perçage. Vérifiez que le support supporte le poids de votre rampe et qu’il est traité anticorrosion (acier inoxydable ou aluminium anodisé) afin de résister aux intempéries.

Oui, un relais est indispensable pour toute barre LED de plus de 50W. Le relais agit comme un interrupteur de puissance, commandé par un faible courant depuis l’interrupteur dans l’habitacle. Sans relais, tout le courant passerait par l’interrupteur, ce qui provoquerait une surchauffe et un risque d’incendie. Un relais 30A convient pour les barres jusqu’à 180W en 12V. Au-delà, utilisez un relais 40A ou un double relais. Le relais se monte près de la batterie, protégé par un fusible en amont, afin de sécuriser l’ensemble du circuit.

La protection repose sur trois éléments essentiels. Le fusible, placé entre la batterie et le relais, coupe le circuit en cas de surintensité. Son calibre doit correspondre à la consommation maximale de la barre (ex. : fusible 20A pour une barre de 200W en 12V). Le relais isole le circuit de puissance du circuit de commande. Enfin, des connecteurs étanches (type Deutsch) empêchent l'infiltration d'eau, qui pourrait provoquer un court-circuit. Pour les installations multiples, une boîte à fusibles centralise la protection de chaque circuit indépendamment.
