Comment réussir le branchement d’une rampe LED de voiture ?

Idéale pour obtenir un éclairage super puissant, la barre LED est un accessoire de choix. Posée sur le toit ou sur le pare-chocs de votre automobile, elle vous permet de voir très loin. Cela est d’autant plus utile en off-road, surtout quand vous conduisez de nuit. Comment réussir le branchement d’une rampe LED de voiture ? Explications.

Déterminer l’emplacement de votre rampe LED de voiture

Excellente alternative aux phares d’origine, la barre LED est un système d’éclairage très puissant. Afin de réussir votre projet d’installation, il est important de prendre quelques dispositions préalables.

Si vous souhaitez acquérir une rampe LED de voiture, il est indispensable de savoir où l’installer. Plusieurs possibilités s'offrent à vous : la pose sur le toit, sur la calandre, ou encore à l’arrière du véhicule pour bénéficier d’une marche arrière surpuissante. Si vous optez pour la première solution, vous bénéficierez d’une lumière diffuse et large. L’installation sur le toit du véhicule offre un éclairage à longue portée et une bien meilleure projection de la lumière, notamment sur chaque côté du véhicule. Suivant la localisation de barre led sur le toit, vous pourrez profiter de la lumière directement à partir de votre fenêtre côté conducteur, voire depuis les places arrière, si elle est située à l’arrière du véhicule.

Posée sur votre calandre, une barre leds offre également un excellent éclairage. Cette position est très adaptée aux terrains accidentés, car elle permet de visualiser parfaitement la moindre déformation de la route et d’avoir un éclairage intense et très concentré, dès la base du parechoc avant. Cependant, la distance éclairée est plus réduite que sur le toit.

Quelle barre choisir pour sa voiture ?

Selon l’utilisation que vous souhaitez faire de votre rampe LED de voiture, vous pourrez choisir le type d’éclairage adéquat. En outre, la barre de LED doit être choisie en fonction de ces caractéristiques : intensité lumineuse, forme du faisceau lumineux et dimensions de celle-ci. Pour un éclairage optimal, optez plutôt pour des barres LED 2 rangées extrêmement puissantes. Pour une installation sur le toit, les dimensions les plus populaires sont 50 cm (souvent installées en duo avec une veilleuse intégrée blanche ou orange pour un look plus accrocheur), 80 cm, 1 mètre et 1m30 pour les camions.

Pour une installation calandre ou parechoc avant, une barre LED de fine épaisseur en 1 rangée sera parfaitement adaptée. Plus fine en épaisseur, elle permet une intégration facile et un rendu esthétique du meilleur effet. Les dimensions préconisées sont de 20 cm, 30 cm, ou 50cm.

Très pratiques, les rampes LED type « Combinaison » permettent à la fois d’avoir un éclairage large et de longue portée, ce qui en fait un excellent choix. En plus de son éclairage extrêmement puissant, cet accessoire présente l’avantage d’être le mix parfait entre une barre type « spot » (éclairage longue portée seulement) et une barre type « flood » (éclairage large, mais de plus faible portée). Les barres LED les plus populaires pour un usage routier sont celles qui disposent d'un faisceau lumineux "Driving", car la concentration d'éclairage est beaucoup plus forte sur une longue portée qu'une barre LED avec un faisceau d'éclairage classique. En effet, cette dernière perd de son efficacité à longue distance. Une fois que vous aurez acquis la barre LED qui vous convient, vous pourrez passer à la pose.

Installation et branchement de la barre LED

Pour commencer, il convient de fixer sa rampe LED de voiture.

Plusieurs systèmes de fixation sont disponibles :

• 1ère méthode simple : Elle consiste à utiliser les attaches fournies avec votre barre LED. Généralement, on retrouve 2 supports latéraux et parfois, comme avec beaucoup de barres LED AGM Vision de notre gamme, des supports centraux pratiques pour des montages sur de petits espaces ou pour des raisons esthétiques.
• Les supports de fixation « ronds » sont très adaptés pour les calandres de 4x4 avec des pare-buffles composés de tubes à forme ronde, ainsi que les barres de toit rondes ou encore les roll bars de marque Rhino ou autres montées sur les pick-up. Nous disposons de supports de fixation pour tubes ronds allant d'un diamètre de 20 à 80 mm.
• Les supports « carrés » sont parfaits pour s'accrocher sur une galerie ou une barre de toit de forme carrée ou rectangulaire, par exemple.
• Les supports dits "spécifiques par véhicule" sont clairement des supports dédiés à votre véhicule, comme par exemple nos supports Ford Ranger pour barre de toit ou encore les supports pour Jeep Wrangler. Ceux-ci permettent une meilleure intégration.

Comment brancher votre barre LED simplement avec un bouton de commande ?

Avant tout branchement électrique, il est indispensable de déconnecter la batterie de votre voiture. Pour cela, enlevez simplement la borne négative de la batterie. Vous éviterez ainsi tout risque d'électrocution ou d'endommagement de vos LEDs.

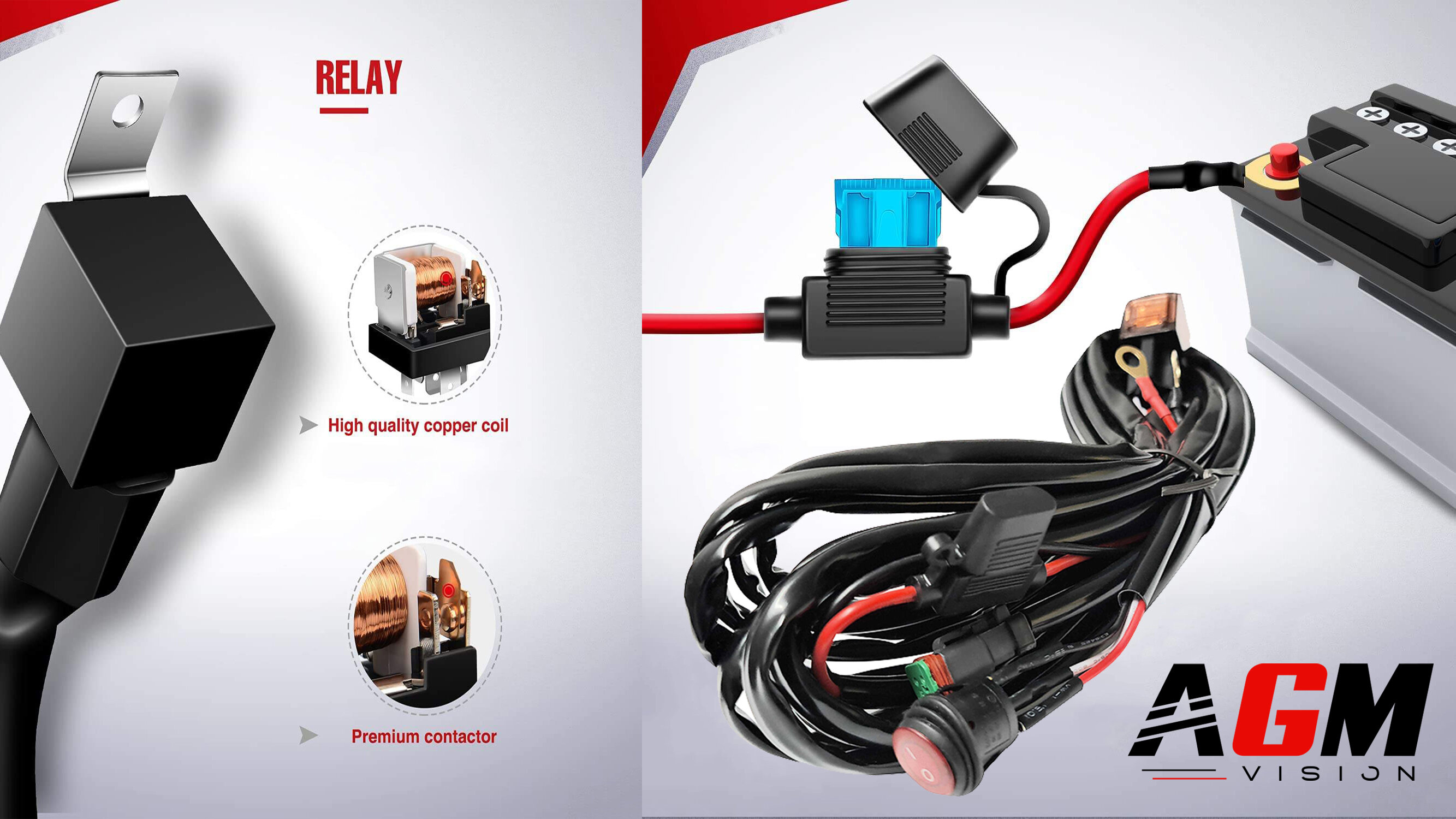

Pour un mode d'éclairage avec activation de la barre LED à l'aide d'un bouton de commande, il est nécessaire d'avoir à disposition un kit câblage de qualité. Composé d'au moins un relais, un fusible et un bouton, il permettra une installation fiable, sans risque de surchauffe des fils ni risque de créer un incendie à cause d'un malheureux court-circuit sur le câblage de la barre LED. Bon à savoir, avant l'achat de votre kit câblage, il existe deux modèles principaux : les kits câblages dits « de faible et moyenne puissance » et les kits câblages dits « de haute puissance ».

Nous proposons différents types de faisceaux électriques AGM Vision de haute qualité en fonction de la puissance de votre barre LED. Ils sont parfaitement étanches, dotés d'une sortie en prise Deutsch ou deux sorties pour l'installation de deux barres LED par exemple. Les faisceaux électriques les plus vendus sont : le faisceau Barre LED Premium 1 Sortie & Deutsch 2 Broches pour haute puissance pouvant encaisser jusqu'à 250 Watts réels et plus de 600 Watts en brut, ou encore notre faisceau Barre LED très haute puissance 1 Sortie & Deutsch 2 Broches avec ses fils de grosse section. Ce faisceau pourra être combiné avec les barres LED les plus puissantes qui existent, jusqu'à 500 Watts réels et plus de 1000 Watts en brut.

Une fois ces dispositions prises en compte, commencez par installer l’interrupteur de la barre à un emplacement facile d’accès dans l’habitacle et prêt du conducteur. De préférence, faites passer le câblage du bouton de commande par un passage déjà existant sur le véhicule. Si nécessaire, n’hésitez pas à faire un trou pour faire passer celui-ci. Prenez soin d’ajouter une bague en caoutchouc ou d’effectuer un joint en silicone pour garder une étanchéité optimale entre l’extérieur et l’habitacle.

Connectez votre barre LED avec le kit câblage. Si celui-ci est de qualité premium, le raccordement sera fait avec une prise Deutsch (étanche). S'il s’agit d’un câblage 1er prix, il sera simplement fait par deux fils + et – qu'il faudra souder ou sertir. Pour finir, faites passer le faisceau électrique afin qu’il soit le moins visible possible. Fixez-le bien à l’aide de petits colliers en plastique noir pour qu'il ne bouge pas.

Dernière étape du branchement, connectez les deux fils d’alimentation principaux. Ces deux fils sont facilement reconnaissables, car ils sont souvent de plus gros diamètre. Branchez le fil + de couleur rouge directement à la borne positive de la batterie du véhicule, vous remarquerez que ce fil comporte un porte-fusible, localisé à courte distance de la batterie. Plus il est proche de votre batterie, plus votre installation sera sécurisée !

Enfin, il ne restera plus qu’à connecter le dernier fil (-) : la masse de couleur noire à la borne négative de la batterie ou bien sur un point métallique dans le compartiment moteur. Assurez-vous que ce point de masse soit bien propre afin de garantir une liaison électrique optimale. C’est seulement après cette phase que vous pourrez reconnecter votre batterie. Maintenant, vous n’avez plus qu’à profiter de l’éclairage de votre rampe LED de voiture.

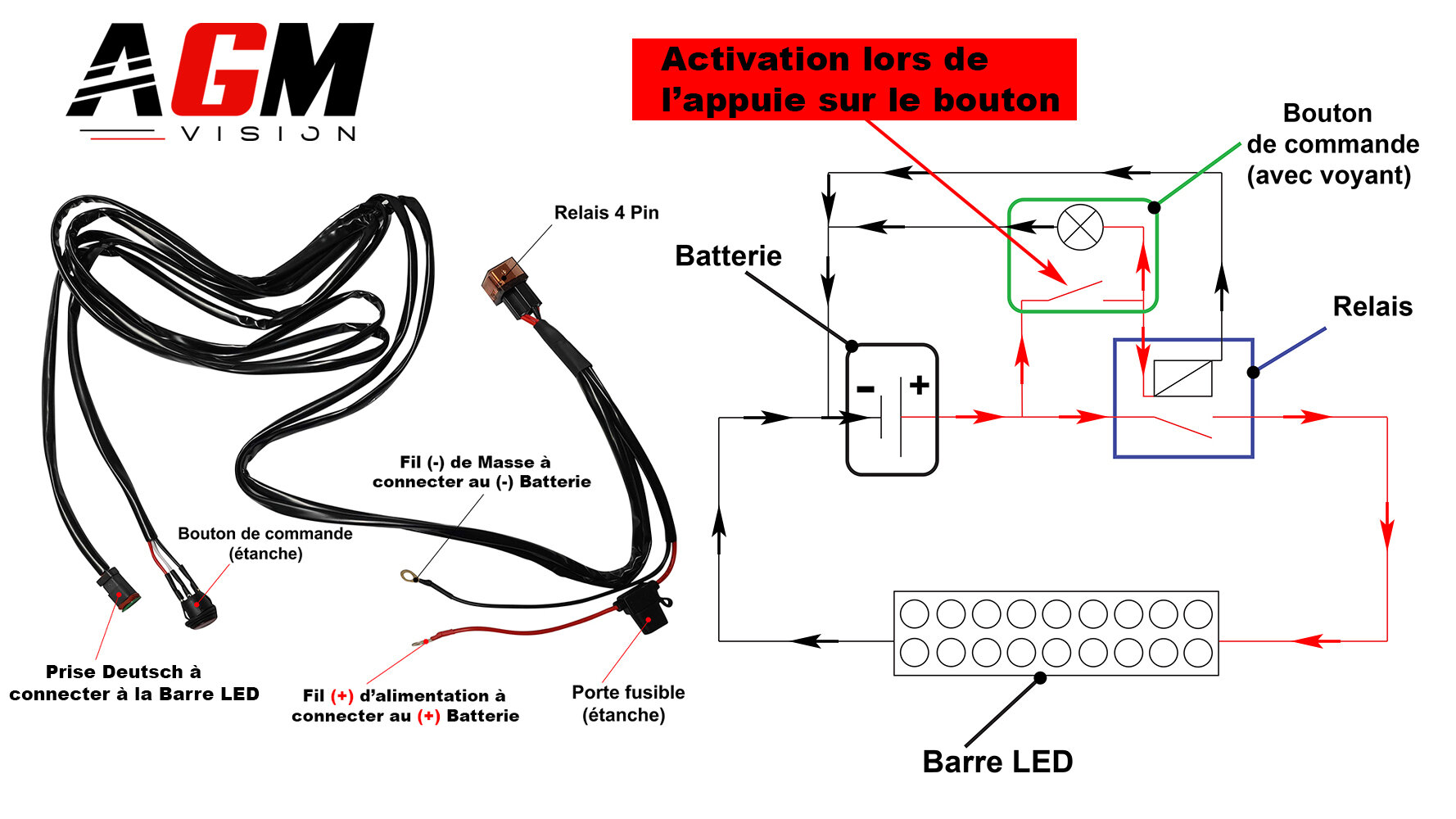

Ci-dessous voici un schéma électrique simplifié pour le montage de barre LED.

Comment brancher votre barre LED avec les feux de route de votre 4x4 ou voiture ?

Dans cet article, nous allons vous présenter différentes méthodes pour brancher votre barre LED ou rampe LED sur votre véhicule. Nous allons en particulier vous montrer la méthode la plus demandée : comment faire pour que votre barre LED s'allume automatiquement lorsque vous activez vos feux de route, également appelés vos "pleins phares".

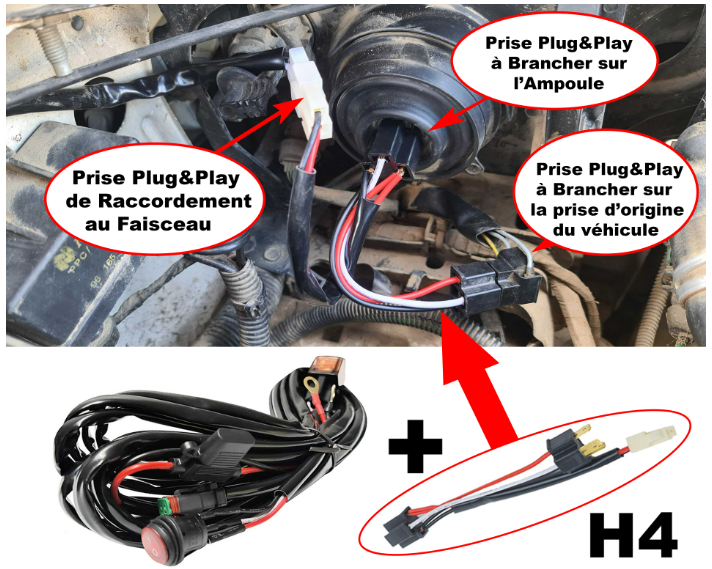

• La solution la plus simple pour obtenir cette fonctionnalité est d’acquérir un de nos faisceaux électriques pour barre LED avec commande plein phare simplifiée, équipé de connecteurs plug&play mâle/femelle. Ils sont très faciles à brancher et sont disponibles avec différents types de connecteurs en fonction de la prise dont vous avez besoin pour votre véhicule, tels que le H7, le H1 ou encore le H4, qui est le plus courant sur les 4x4. Grâce à ce type de faisceau plug&play, vous n'aurez plus besoin de compétences techniques ni de chercher le fil du signal des pleins phares. Finis les casse-têtes pour le branchement de votre barre LED avec les pleins phares !

• Autre solution plus technique mais qui fonctionne tout aussi bien que la précédente, elle consiste à rechercher directement le fil de commande parmi tous les fils qui composent la prise principale de votre optique de phare, à l’aide d’un multimètre ou d'une lampe témoin pour détecter le fil de signal du plein phare. La méthode est simple pour chercher ce fil : il suffit d’activer les feux de route du véhicule et de tester chacun des fils avec la lampe témoin ou le multimètre. Si vous utilisez une lampe témoin, il suffit de regarder si celle-ci s’allume, ou avec un multimètre, si celui-ci affiche une tension au-dessus de 12 volts. Une fois le fil d’alimentation de vos feux de route localisé, faites un repère et gardez-le en réserve, car c’est celui-ci qu’il faudra raccorder sans le couper avec le faisceau électrique de votre barre LED, comme sur la photo ci-jointe, au-dessous. À savoir, avec le mode de branchement que l’on propose sur la photo, le bouton doit impérativement être sur ON, car sinon le mode automatique ne fonctionnera pas.

Chez nous, AGM Vision, en règle générale, la plupart de nos faisceaux électriques pour Barre LED Quad, 4x4, camion et voiture possèdent une notice en français pour vous aider au branchement avec quelques petites astuces pour avoir votre barre LED qui s’allume en même temps que vos pleins phares.

Comment commander à distance votre barre LED ou phare LED ?

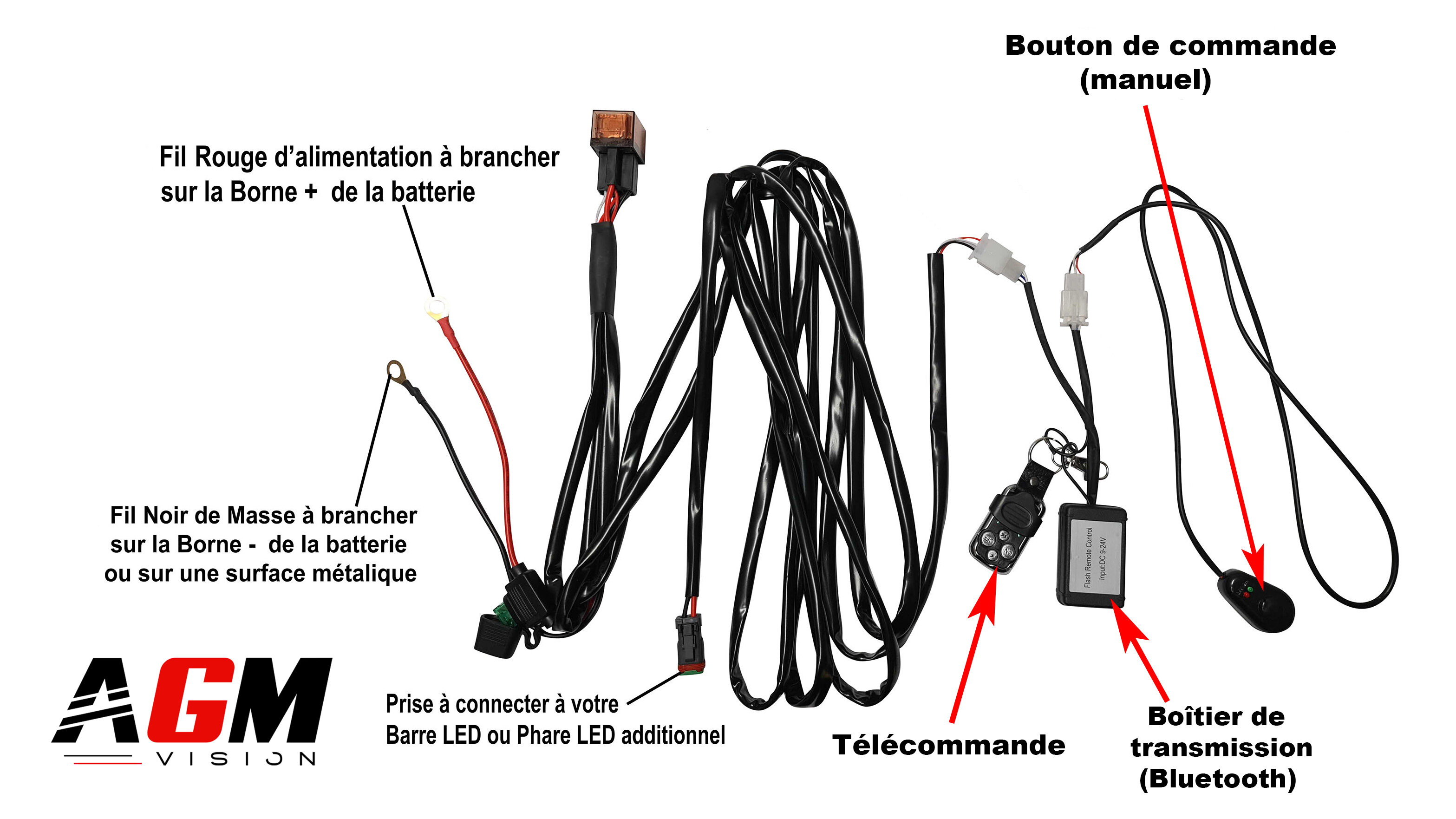

Cette question revient souvent : comment activer une barre LED à distance avec une télécommande ? Pour ce faire, il suffit d'acquérir un de nos faisceaux électriques pour barre LED avec commande via télécommande Bluetooth. À noter que l'installation sur votre véhicule est très simple, notamment grâce à ses connectiques Plug & Play. La technologie Bluetooth présente dans ce faisceau électrique permet la commande à distance de votre rampe LED. Avec ce type de faisceau installé, vous aurez la possibilité d'activer ou désactiver votre barre LED via les boutons On et Off de votre télécommande, selon vos besoins.

En outre, ce faisceau électrique pour barre LED avec commande à distance offre également d'autres modes d'éclairage accessibles via la télécommande Bluetooth. Parmi les options disponibles, vous trouverez même la possibilité de profiter de fonctions stroboscopiques lumineuses avec plusieurs temporisations, allant de très lente à extrêmement rapide. De plus, une fonction stroboscopique SOS est incluse et peut s'avérer très utile dans certaines situations.

Découvrez les faisceaux électriques pour barres LED qui pourraient vous plaire :

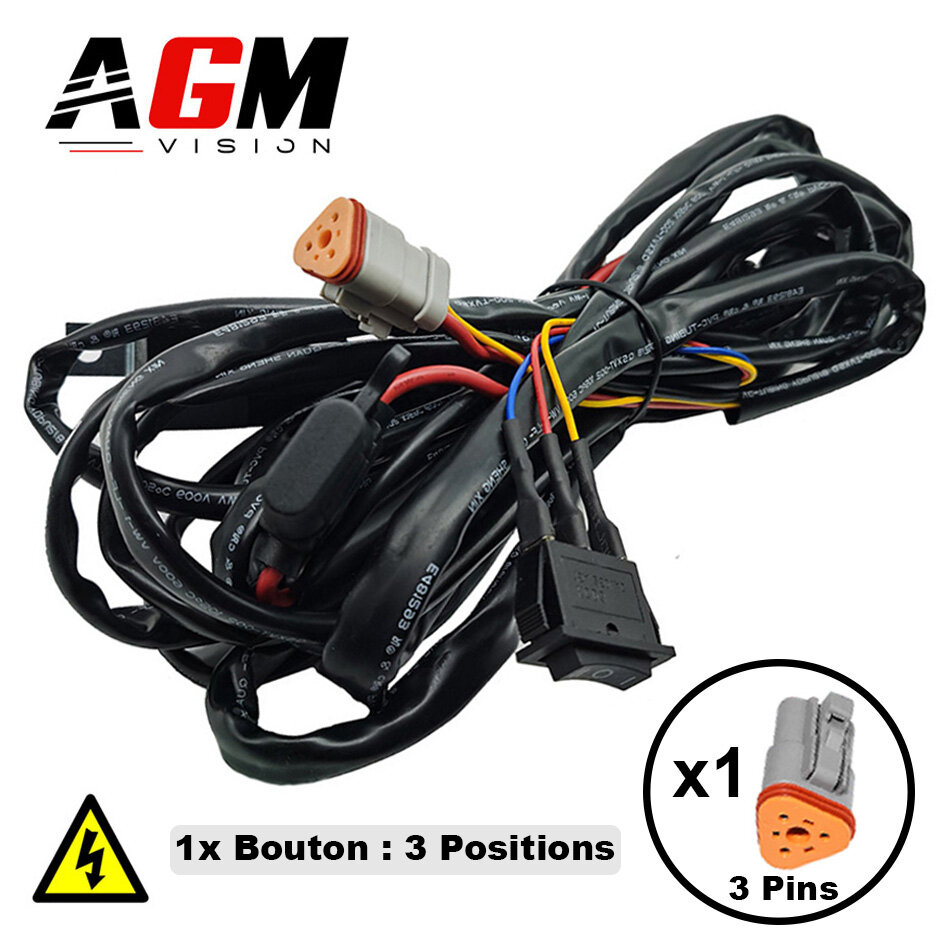

• Les faisceaux électriques 3 broches pour barre LED sont très pratiques et sont les plus utilisés aujourd'hui. Ce type de faisceau électrique dispose d'un seul bouton doté de trois positions, il permet d'allumer la veilleuse qui intègre la majorité des rampes LED actuelles dans la position 1, dans la position 2 il permet d'activer la pleine puissance de la barre LED et enfin en position 0 Off pour éteindre la barre LED.

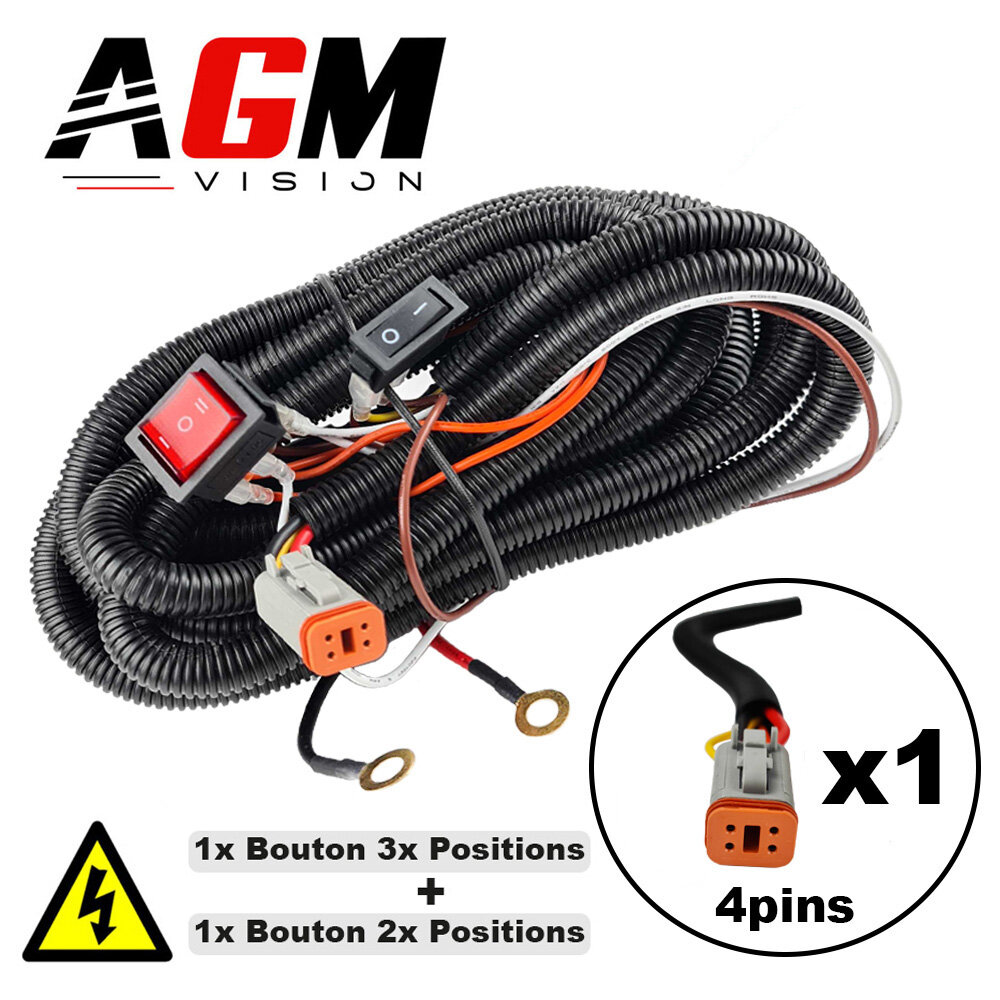

• Les faisceaux 4 broches pour barre LED ou rampe LED équipés de deux boutons, ce type de faisceau est très recherché car il permet de commander plusieurs fonctions à l'aide d'un seul et même faisceau électrique. Il donne la possibilité, par exemple, de commander avec le premier bouton qui dispose de trois positions, la fonction veilleuse blanc et orange et l'arrêt. De nos jours, beaucoup de barres LED intègrent des veilleuses. L'autre bouton à double position permet quant à lui de commander la partie haute puissance de la barre LED et de pouvoir la couper en position 0.
• Ce faisceau électrique 4 Broches pourra aussi vous servir pour les barres LED homologuées qui disposent de la fonction diminution de puissance ou bien pour les barres LED avec fonction feux de croisement et route, ou encore la possibilité de commander plusieurs couleurs lorsque votre barre LED dispose de plusieurs couleurs d'éclairage, comme par exemple les barres LED All Weathers qui permettent de rouler sous tous les temps grâce à leur couleur changeable en temps réel : blanc & jaune ou blanc & orange.

• Encore bien d'autres faisceaux électriques pour barres LED existent et sont disponibles dans notre rubrique dédiée à ce type d'équipement.

Vous l'aurez compris, l'installation d'une rampe LED de voiture n'est pas aussi simple qu'il n'y paraît. Si vous ne disposez pas des compétences adéquates pour le faire, nous vous conseillons de solliciter l'aide d'un professionnel.
